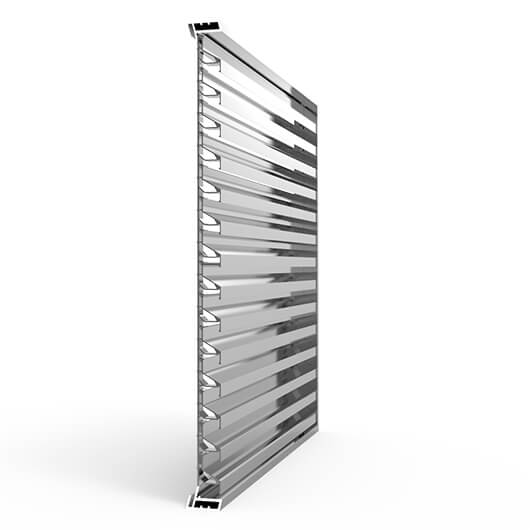

Lüftungsgitter 24-512BEG Bild1Lüftungsgitter 24-511L Bild3

Abbildung ähnlich

Lüftungsgitter Typ 24-511L

Das Lüftungsgitter, Typ 24-511L, mit waagerechten, feststehenden Lamellen, ist ein Wetterschutzgitter, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 52%. Der Typ 24-511L ist ausgestattet mit einer z-förmigen Lamelle vom Typ 010L, die im aufliegenden Rahmen 501 mittels Lamellen-Klipphalter montiert ist. Die über das Klippsystem befestigten Lamellen sind nachträglich, zum Beispiel für Wartungsarbeiten oder ähnliches, jederzeit herausnehmbar*.

Farben & Zubehör:

Oberflächen:
  pressblank (rohes Aluminium zum Selbstbeschichten)
  eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich)
  pulverbeschichtet (RAL Classic sowie DB, andere RAL- oder NCS-Farbtöne auf Anfrage)

Optionales Zubehör:
Insektenschutzgitter / Vogelschutzgitter
Aushebelsicherung

Bestellmaß:

Das Bestellmaß entspricht bei diesem Lüftungsgitter-Typ dem Rahmenaußenmaß (Skizze, siehe nachfolgend).

Skizze

Einbausituation aufliegende Montage & Bestellmaß :

HINWEIS

Überdeckung - um eine ausreichende Überdeckung des Lochausschnitts zu gewährleisten, sollten das Bestellmaß min. 60mm größer als das lichte Maß des Lochausschnitts sein.

Die Fertigung der Produkte erfolgt nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6, nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der GSB.

Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com

*Bitte beachten Sie, dass wenn das Lüftungsgitter in "pulverbeschichtet" ausgeführt wird und/oder die "Aushebelsicherung" bestellt wird, die Entnahme der Lamellen nicht mehr möglich ist.

Technische Daten:

Einbausituationen	einliegende Montage
Freier Lüftungsquerschnitt	52%
Lamellen-Abstand (mm)	33.3
Lamellen-Typ	Z-Lamelle
Ausführung	erhöhter Luftdurchlass
Material Profile	Aluminium Al Mg Si 0,5
Rastermaß der Tragsäule / max. Spannweite der Lamelle	800 mm
Schutzgrad	ohne
Verlustbeiwert Abluft	25,0 Durchflußbeiwert Abluft 0,20
Verlustbeiwert Zuluft	21,6 Durchflußbeiwert Zuluft 0,21
Strömungsgeschwindigkeit in m/s dB (A)	2,1 m/sec dB(A) 35 2,8 m/sec dB(A) 37 4,6 m/sec dB(A) 41 4,8 m/sec dB(A) 45 4,9 m/sec dB(A) 45 6,18 m/sec dB(A) 51 6,3 m/sec dB(A) 52 6,46 m/sec dB(A) 52

Downloads:

PDF - technische Produktzeichnung als .pdf-Datei (254.41KB)

DWG - technische Produktzeichnung als .dwg-Datei (502.83KB)

Montage:

Die Montage dieses Wetterschutzgitters erfolgt "aufliegend" - das heißt vor dem Lochausschnitt. Befestigungslöcher (5mm) zum Verschrauben auf dem Untergrund, sind im Bereich der Lamellenhalter vorgebohrt.

Um eine ausreichende Überdeckung zu gewährleisten und um genug "Fleisch" zum Verschrauben zu haben, sollte das Bestellmaß, je nach Untergrund, mindestens 56mm größer als das Lochmaß sein.

Alternativ könnte dieser Lüftungsgittertyp auch in der Laibung montiert werden. Die Befestigung kann in dem Fall durch eine seitliche Verschraubung des Rahmens in der Laibung erfolgen oder z.B. mit Montagewinkeln. Bitte achten Sie bei der Montage in der Laibung, dass Ihr Bestellmaß ausreichend "Einbauluft", je nachdem wie gerade der Lochausschnitt ist und wie genau gemessen wurde, enthält.

Erforderliches Montage-Zubehör:
Befestigungsschrauben
Befestigungswinkel
Maueranker

1 von 1 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Sortiert nach

4. Oktober 2024 09:07

Eine sehr positive Kauferfahrung!

Meine Fragen zum Produkt wurde vorab sehr freundlich und kompetent beantwortet. Das Wetterschutzgitter selber hat mich überzeugt. Vielen Dank auch für die schnelle Lieferung

Lüftungsgitter 24-511L

Name: Lüftungsgitter 24-511L
Brand: Lueftungsgitter24
SKU: 24-511L
Price: 179.99 EUR
Availability: InStock
Rating: 5.0 (1 reviews)

179,99 €*

Preise inkl. MwSt. zzgl. Versandkosten

1 Bewertung

Sofort verfügbar, Lieferzeit: 1-2 Wochen

bogx.config.hint_before

1. Breite x Höhe [mm]

Bitte geben Sie das Bestellmaß in Millimeter [mm] ein.

Größere Bestellmaße gern auf Anfrage.

Breite [mm]

Höhe [mm]

min=100, max=4000

Weiter

2. Oberfläche / Farbe

Hinweis: Die Darstellung der Farbtöne am Bildschirm kann von der Realität abweichen.

Oberfläche

Roh, zum selber Beschichten

Eloxal

Pulverbeschichtung

Eloxal-Farbton

E6/EV1 (Farblos)

E6/C31 (Leichtbronze)

E6/C32 (Hellbronze)

E6/C33 (Mittelbronze)

E6/C34 (Dunkelbronze)

E6/C35 (Schwarz)

RAL-Farbton (Classic)

RAL9018 (Papyrusweiß)
RAL9017 (Verkehrsschwarz)
RAL9016 (Verkehrsweiß)
RAL9011 (Graphitschwarz)
RAL9010 (Reinweiß)
RAL9007 (Graualuminium)
RAL9006 (Weißaluminium)
RAL9005 (Tiefschwarz)
RAL9004 (Signalschwarz)
RAL9003 (Signalweiß)
RAL9002 (Grauweiß)
RAL9001 (Cremeweiß)
RAL8028 (Terrabraun)
RAL8025 (Blassbraun)
RAL8024 (Beigebraun)
RAL8023 (Orangebraun)
RAL8022 (Schwarzbraun)
RAL8019 (Graubraun)
RAL8017 (Schokoladenbraun)
RAL8016 (Mahagonibraun)
RAL8015 (Kastanienbraun)
RAL8014 (Sepiabraun)
RAL8012 (Rotbraun)
RAL8011 (Nussbraun)
RAL8008 (Olivbraun)
RAL8007 (Rehbraun)
RAL8004 (Kupferbraun)
RAL8003 (Lehmbraun)
RAL8002 (Signalbraun)
RAL8001 (Ockerbraun)
RAL8000 (Grünbraun)
RAL7047 (Telegrau 4)
RAL7046 (Telegrau 2)
RAL7045 (Telegrau 1)
RAL7044 (Seidengrau)
RAL7043 (Verkehrsgrau B)
RAL7042 (Verkehrsgrau A)
RAL7040 (Fenstergrau)
RAL7039 (Quarzgrau)
RAL7038 (Achatgrau)
RAL7037 (Staubgrau)
RAL7036 (Platingrau)
RAL7035 (Lichtgrau)
RAL7034 (Gelbgrau)
RAL7033 (Zementgrau)
RAL7032 (Kieselgrau)
RAL7031 (Blaugrau)
RAL7030 (Steingrau)
RAL7026 (Granitgrau)
RAL7024 (Graphitgrau)
RAL7023 (Betongrau)
RAL7022 (Umbragrau)
RAL7021 (Schwarzgrau)
RAL7016 (Anthrazitgrau)
RAL7015 (Schiefergrau)
RAL7013 (Braungrau)
RAL7012 (Basaltgrau)
RAL7011 (Eisengrau)
RAL7010 (Zeltgrau)
RAL7009 (Grüngrau)
RAL7008 (Khakigrau)
RAL7006 (Beigegrau)
RAL7005 (Mausgrau)
RAL7004 (Signalgrau)
RAL7003 (Moosgrau)
RAL7002 (Olivgrau)
RAL7001 (Silbergrau)
RAL7000 (Fehgrau)
RAL6037 (Reingrün)
RAL6034 (Pastelltürkis)
RAL6033 (Minttürkis)
RAL6032 (Signalgrün)
RAL6029 (Minzgrün)
RAL6028 (Kieferngrün)
RAL6027 (Lichtgrün)
RAL6026 (Opalgrün)
RAL6025 (Farngrün)
RAL6024 (Verkehrsgrün)
RAL6022 (Braunoliv)
RAL6021 (Blassgrün)
RAL6020 (Chromoxidgrün)
RAL6019 (Weißgrün)
RAL6018 (Gelbgrün)
RAL6017 (Maigrün)
RAL6016 (Türkisgrün)
RAL6015 (Schwarzoliv)
RAL6014 (Gelboliv)
RAL6013 (Schilfgrün)
RAL6012 (Schwarzgrün)
RAL6011 (Resedagrün)
RAL6010 (Grasgrün)
RAL6009 (Tannengrün)
RAL6008 (Braungrün)
RAL6007 (Flaschengrün)
RAL6006 (Grauoliv)
RAL6005 (Moosgrün)
RAL6004 (Blaugrün)
RAL6003 (Olivgrün)
RAL6002 (Laubgrün)
RAL6001 (Smaragdgrün)
RAL6000 (Patinagrün)
RAL5024 (Pastellblau)
RAL5023 (Fernblau)
RAL5022 (Nachtblau)
RAL5021 (Wasserblau)
RAL5020 (Ozeanblau)
RAL5019 (Capriblau)
RAL5018 (Türkisblau)
RAL5017 (Verkehrsblau)
RAL5015 (Himmelblau)
RAL5014 (Taubenblau)
RAL5013 (Kobaltblau)
RAL5012 (Lichtblau)
RAL5011 (Stahlblau)
RAL5010 (Enzianblau)
RAL5009 (Azurblau)
RAL5008 (Graublau)
RAL5007 (Brillantblau)
RAL5005 (Signalblau)
RAL5004 (Schwarzblau)
RAL5003 (Saphirblau)
RAL5002 (Ultramarinblau)
RAL5001 (Grünblau)
RAL5000 (Violettblau)
RAL4010 (Telemagenta)
RAL4009 (Pastellviolett)
RAL4008 (Signalviolett)
RAL4007 (Purpurviolett)
RAL4006 (Verkehrspurpur)
RAL4005 (Blaulila)
RAL4004 (Bordeauxviolett)
RAL4003 (Erikaviolett)
RAL4002 (Rotviolett)
RAL4001 (Rotlila)
RAL3031 (Orientrot)
RAL3022 (Lachsrot)
RAL3020 (Verkehrsrot)
RAL3017 (Rosé)
RAL3016 (Korallenrot)
RAL3015 (Hellrosa)
RAL3014 (Altrosa)
RAL3013 (Tomatenrot)
RAL3012 (Beigerot)
RAL3011 (Braunrot)
RAL3009 (Oxidrot)
RAL3007 (Schwarzrot)
RAL3005 (Weinrot)
RAL3004 (Purpurrot)
RAL3003 (Rubinrot)
RAL3002 (Karminrot)
RAL3001 (Signalrot)
RAL3000 (Feuerrot)
RAL2011 (Tieforange)
RAL2010 (Signalorange)
RAL2009 (Verkehrsorange)
RAL2008 (Hellrotorange)
RAL2003 (Pastellorange)
RAL2002 (Blutorange)
RAL2001 (Rotorange)
RAL2000 (Gelborange)
RAL1037 (Sonnengelb)
RAL1034 (Pastellgelb)
RAL1032 (Ginstergelb)
RAL1028 (Melonengelb)
RAL1027 (Currygelb)
RAL1020 (Olivgelb)
RAL1019 (Graubeige)
RAL1018 (Zinkgelb)
RAL1017 (Safrangelb)
RAL1016 (Schwefelgelb)
RAL1015 (Hellelfenbein)
RAL1014 (Elfenbein)
RAL1013 (Perlweiß)
RAL1012 (Zitronengelb)
RAL1011 (Braunbeige)
RAL1007 (Narzissengelb)
RAL1006 (Maisgelb)
RAL1005 (Honiggelb)
RAL1004 (Goldgelb)
RAL1003 (Signalgelb)

DB-Farbton

DB703 (Eisenglimmer)

DB702 (Eisenglimmer)

DB701 (Eisenglimmer)

Glanzgrad RAL

Glanzgrad DB

Zurück

Weiter

3. Zubehör

Schutzgitter (Gaze)

Schutzgitter Einbau

Aushebelsicherung

Zurück

Weiter

4. Informationen

kleiner 300mm (erhöhter Fertigungsaufwand)

Kommission

Maximum Zeichen = 100, Rest = 100

Mitteilung

Maximum Zeichen = 250, Rest = 250

xxx

AAA

Maßanfertigung vom Umtausch und Rückgabe ausgeschlossen

Aushebelsicherung: Die Entnahme der Lamellen aus den Klickhaltern für Montage-, Wartungsarbeiten etc. ist nun nicht mehr möglich!

*¹ unverbindliche Angabe

Zurück

Weiter

5. Bestellmenge

Stückzahl

Stk.

min=1, max=300

Zurück

Meine Auswahl

Pricebox

Name

Title

Surcharge

Breite x Höhe [mm]:

Oberfläche / Farbe:

Oberfläche:

Oberfläche / Farbe:

Surcharges
Color	Title	Surcharge

Oberfläche / Farbe:

Surcharges
Color	Title	Surcharge

Oberfläche / Farbe:

Surcharges
Color	Title	Surcharge

Glanzgrad RAL:

Glanzgrad DB:

Zubehör:

Schutzgitter (Gaze):

Schutzgitter Einbau:

Aushebelsicherung:

Informationen:

Sondermaß:

Kommission:

Mitteilung:

Fläche:

Freie Fläche ca.*¹:

Gewicht ca.*¹:

Hinweis Berechnung:

Gurtmass-Berechnung:

Gurtmass:

Hinweis:

Anmerkung:

Hinweis:

Legende:

Bestellmenge:

Ihr Preis:

% 179,99 € * 179,99 € * ( 0% gespart )

Aufgerundet auf Mindestpreis*

Preise inkl. MwSt. zzgl. Versandkosten

* Konfiguration unvollständig oder fehlerhaft - bitte prüfen!

Artikelnummer 24-511L

Info zum Produktkonfigurator:

Für weitere Informationen zu den jeweiligen Optionen, klicken Sie mit der Maus auf das Symbol am Ende der jeweiligen Zeile.
Wenn Sie Ihre individuelle Konfiguration speichern möchten oder den Link mit Freunden oder Geschäftspartnern teilen möchen, klicken Sie auf den nachfolgenden Link:

FAQ

Häufige Fragen

Warum wird die freie Fläche im Produktkonfigurator kleiner ausgeben als ich errechnet habe?

Was die wenigsten wissen - die Prozentangabe des freien Lüftungsquerschnitts bei Lüftungsgittern bezieht sich immer nur auf der reine Lamellenfeld. Bei einem Lüftungsgitter haben sie aber immer noch einem Rahmen um die Lamellen herum. Je nach Art des Rahmens (z.B. aufliegende- einliegende- oder eingespannte Montage) schmälert der Teil des Rahmens, der im Lochausschnitt liegt, das lichte Maß und damit die freie Fläche. Dieser Teil des Rahmens, wird bei der Berechnung der freien Fläche in unserem Produktkonfigurator vom Bestellmaß abgezogen.

Beispiel für unser Lüftungsgitter Typ 24-622:

Bestellmaß = 1000 x 1000 mm (BxH)
Fläche = 1 m²

Unser Lüftungsgitter Typ 24-622 hat einen freien Lüftungsquerschnitt von 50%.

Normalerweise würden die meisten nun so rechnen:

1 x 0,5 = 0,5 m² freie Fläche

Das ist leider nicht korrekt!

Korrekte Berechnung:
Die Breite des Rahmen 602, die den Lochausschnitt schmälert, beträgt in Breite und Höhe je 51,6mm.

Bestellmaß Höhe: 1000 mm - 51,6 mm = 948,4 mm
Bestellmaß Breite: 1000 mm - 51,6 mm = 948,4 mm

0,948,4 x 0,948,4 = 0,899 m² Fläche
0,899 x 0,5 = 0,45 m² freie Fläche

Es gibt verschiedenste Wetterschutzgitter, wie finde ich das richtige Gitter für mich?

Wetterschutzgitter

Wetterschutzgitter sind ein wesentlicher Bestandteil des Schutzes an Ihrem Gebäude. Sie schützen vor Wind, Regen und anderen Wetterbedingungen.

Es ist wichtig, dass Sie das richtige Wetterschutzgitter für Ihr Gebäude auswählen, um eine effektive Wetterschutz zu gewährleisten.

Auswahl

Bei der Auswahl des richtigen Wetterschutzgitters gibt es verschiedene Faktoren zu berücksichtigen. Zunächst muss berücksichtigt werden, ob das Wetterschutzgitter aus Aluminium oder einem anderen Material bestehen soll. Aluminium Wetterschutzgitter bieten den Vorteil, dass sie leicht zu reinigen und zu warten sind. Zudem sind die Gitter langlebig und wetterresistent. Diese können in verschiedenen Größen und Designs angeboten werden, um unterschiedlichen Wetterbedingungen gerecht zu werden.

Montage

Anschließend sollte festgelegt werden, wie das Lüftungsgitter montiert soll.

• Soll es vor dem Lochausschnitt montiert werden, so wäre das unsere sogenannte "aufliegende Montage".
• Soll es im Lochausschnitt montiert werden, dann wäre das unsere "einliegende Montage".
• Soll es alternativ zu einer Glasscheibe in einem Fensterrahmen montiert werden, dann wäre es unsere "eingespannte Montage".

Funktion

Zu guter Letzt muss noch entschieden werden, wie viel Luft durch das Lüftungsgitter gehen muss. Für eine passive Be-/Entlüftung reicht z.B. ein freier Lüftungsquerschnitt von bis zu 39%. Sollten luftverarbeitende Geräte hinter den Lüftungsgittern stehen, benötigen Sie bis zu 76% freien Lüftungsquerschnitt.

Wenn Sie immer noch unsicher bei der Auswahl des für Sie richtigen Lüftungsgitters / Wetterschutzgitters sein sollten, sprechen Sie uns an. Wir helfen Ihnen gern bei der Auswahl.
