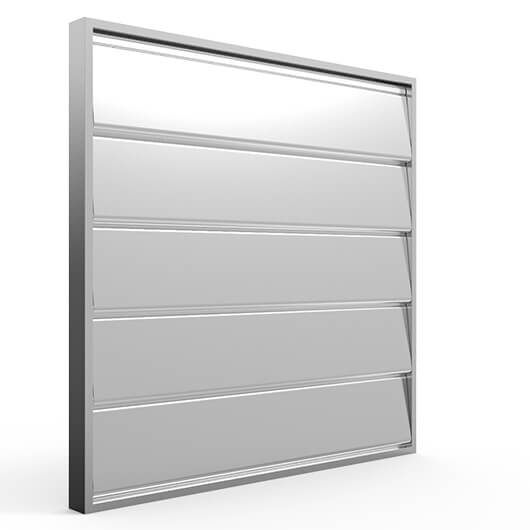

Überdruckklappe Typ 24-552C

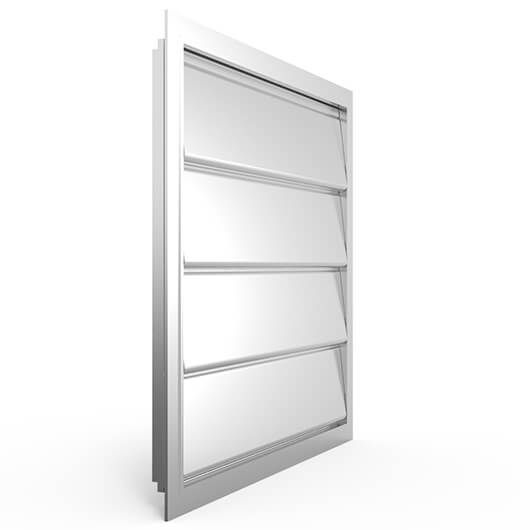

Die Überdruckklappe, Typ 24-552C, mit waagerechten, beweglichen Lamellen, ist eine Überdruckklappe, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 60%. Der Typ 24-552C ist ausgestattet mit einer c-förmigen Lamelle vom Typ 050C, die im einliegenden Rahmen 502 montiert ist. Die Überdruckklappe schützt überall dort, wo eine schnelle Druckentlastung gewährleistet sein muss. Die Überdruckklappe öffnet bei entsprechenden Überdruck selbsttätig und schliesst wieder.

Farben & Zubehör:

Oberflächen:
  pressblank (rohes Aluminium zum Selbstbeschichten)
  eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich)
  pulverbeschichtet (RAL Classic sowie DB, andere RAL- oder NCS-Farbtöne auf Anfrage)

Optionales Zubehör:
  Insektenschutzgitter / Vogelschutzgitter
  Gegenrahmen zum optischen Verblenden des rückseitigen Lochausschnitts
  Filtermattenhalter
  Wasserauffangschiene

Bestellmaß:

Das Bestellmaß entspricht bei diesem Wetterschutzgitter-Typ dem Lochinnenmaß (lichtes Maß - Skizze, siehe nachfolgend) abzüglich "Einbauluft" min. ca. 10mm.

Skizze

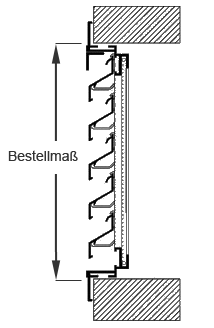

Einbausituation einliegende Montage & Bestellmaß :

HINWEIS

Einbauluft - ziehen Sie von Ihrem Bestellmaß bitte "Einbauluft" ab! Bedenken Sie bei der Bemessung dabei bitte diese Punkte:

• wurde der Lochausschnitt gerade geschnitten?
• wurde wirklich die engsten Stelle ausgemessen?
• soll das Lüftungsgitter noch beschichtet oder lackiert werden?
• auch beim Herstellungsprozess der Lüftungsgitter kann es zu minimale Toleranzen beim Maß kommen.

Die Breite des umlaufenden Blendrahmens, auf dem das Lüftungsgitter aufliegt nach der Montage aufliegt, beträgt bei diesem Gittertyp 20,5mm.

Das heisst: Bestellmaß + 41mm = Gesamtaußenmaß.

Ziehen Sie daher mindestens 10mm von Ihrem Bestellmaß in Höhe und Breite ab. Sie ersparen sich damit im Zweifelsfall den Aufwand, Ihren Lochausschnitt aufwändig nacharbeiten zu müssen.

Die Fertigung der Produkte erfolgt nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6, nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der GSB.

Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com

Technische Daten:

Einbausituationen	einliegende Montage
Freier Lüftungsquerschnitt	60%
Lamellen-Abstand (mm)	100
Lamellen-Typ	C-Lamelle
Ausführung	Selbsttätig öffnend
Material Profile	Aluminium Al Mg Si 0,5
Rastermaß der Tragsäule / max. Spannweite der Lamelle	1000 mm
Schutzgrad	ohne
Verlustbeiwert Abluft	keine Angaben
Verlustbeiwert Zuluft	keine Angaben
Strömungsgeschwindigkeit in m/s dB (A)	keine Angaben

Downloads:

PDF - technische Produktzeichnung als .pdf-Datei (58KB)

DWG - technische Produktzeichnung als .dwg-Datei (307KB)

Montage:

Die Montage dieses Lüftungsgitters erfolgt "einliegend" - das heißt im Lochausschnitt.

Dabei verschwindet die Tiefe des Lüftungsgitters (36mm) im Lochausschnitt. Der umlaufende Blendrahmen (20,5mm/Seite) dieses Lüftungsgitters liegt auf dem Untergrund auf und überdeckt dabei den Übergang vom Lüftungsgitter zum Lochausschnitt.

Die Befestigung erfolgt z.B. durch Verklebung des Gitters mit einem Montagekleber oder einem doppelseitig klebenden Kompriband, hinter dem Blendrahmen auf dem Untergrund, per Maueranker (nicht im Lieferumfang enthalten) oder Ähnlichem. Der Blendrahmen kann auch angebohrt und auf dem Untergrund verschraubt werden.

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
