Lüftungsgitter Typ 24-623V-IP23D

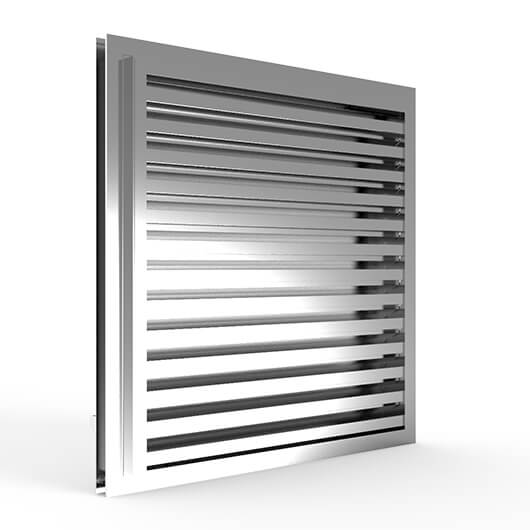

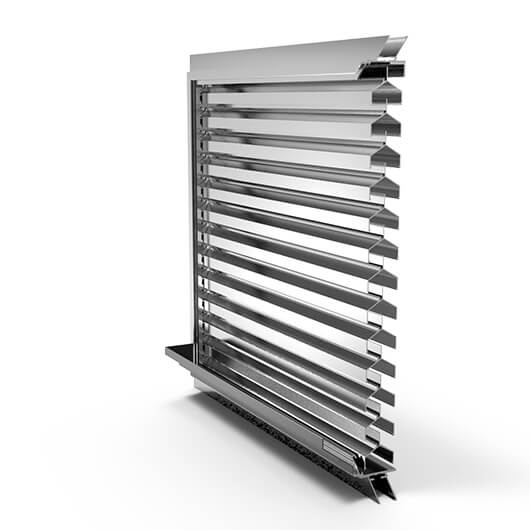

Das Lüftungsgitter, Typ 24-623V-IP23D, mit waagerechten, feststehenden Lamellen, ist ein Wetterschutzgitter, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 47%. Der Typ 24-623V-IP23D ist ausgestattet mit einer stochersicheren, v-förmigen Lamelle vom Typ 020V, die im eingespannten Rahmen 603 mittels Lamellen-Klipphalter montiert ist. Die Form und Anordnung der Lamellen verhindern weitestgehend das Eindringen von Regen und Schnee. Das IP23D geschützte Lüftungsgitter ist stochersicher gegen Drähte. Als Schutz vor Insekten und Kleintieren befindet sich rückseitig ein Fliegengitter aus Edelstahl. Für die Befestigung und zum Schutz gegen unbefugtes abnehmen des Lüftungsgitters sind individuelle Befestigungsmöglichkeiten vorhanden. Dieses System ist stochersicher, spritzwassergeschützt und verhindert den Zugang mit Draht gemäß DIN EN 60529:1991+A1:2000.
Farben & Zubehör:
Oberflächen: pressblank (rohes Aluminium zum Selbstbeschichten)
eloxiert (E6/EV1 (farblos) Standard, E6/C31-35 möglich)
pulverbeschichtet (RAL Classic sowie DB, NCS-Farbtöne auf Anfrage)
Optionales Zubehör:
-/-
Bestellmaß:
Das Bestellmaß entspricht bei diesem Lüftungsgitter-Typ dem Rahmenaußenmaß (Skizze, siehe nachfolgend).
Skizze
Einbausituation eingespannte Montage & Bestellmaß :
|
HINWEIS
Bestellmaß - das Bestellmaß sollte dem Maß der zuvor in dem Rahmen montierten Glasscheibe oder dem dort zuvor moniterten Panel entsprechenden. Alternativ messen Sie das lichte Maß des Lochausschnitts abzüglich ein paar Millimetern "Einbaulauft".
Die Klemmstärke des Rahmens beträgt 24mm.
Die Fertigung der Produkte erfolgt
nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6,
nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der
GSB.
Hersteller: Lueftungsgitter24, Peter Bleßmann, Moorlilientwiete 27, 22417 Hamburg, Deutschland
E-Mail: info@lueftungsgitter24.com, URL: www.lueftungsgitter24.com
Technische Daten:
Einbausituationen | eingespannte Montage |
Freier Lüftungsquerschnitt | 47% |
Lamellen-Abstand (mm) | 33,0 |
Lamellen-Typ | V-Lamelle |
Ausführung | stochersicher und spritzwassersichere Lamelle |
Material Profile | Aluminium Al Mg Si 0,5 |
Rastermaß der Tragsäule / max. Spannweite der Lamelle | 1000 mm |
Schutzgrad | IP23D |
Verlustbeiwert Abluft | 57,6 Durchflußbeiwert Abluft 0,13 |
Verlustbeiwert Zuluft | 52,0 Durchflußbeiwert Zuluft 0,14 |
Strömungsgeschwindigkeit in m/s dB (A) | 1,0 m/sec dB(A) 33 1,3 m/sec dB(A) 33,5 1,5 m/sec dB(A) 35 2,0 m/sec dB(A) 38 2,5 m/sec dB(A) 41 3,0 m/sec dB(A) 47,5 4,0 m/sec dB(A) 52 5,0 m/sec dB(A) 58 |
Montage:
Die Montage dieses Wetterschutzgitters erfolgt "eingespannt". Das heißt, anstelle einer Glas-/Fensterscheibe wird das Wetterschutzgitters in den Schreibenrahmen gespannt. Das Wetterschutzgitter wird dabei, genau wie eine Fensterscheibe, im Rahmen mit Profilen festgeklemmt. Die Einspannstärke unserer Rahmen beträgt dabei 24mm.
Sollte die zuvor entnommene Scheibe stärker als 24mm gewesen sein, müssen die vorhandenen Klemmprofile entsprechend unterfüttert werden.
Anmelden
Lüftungsgitter 24-623V-IP23D
359,99 €*
Sofort verfügbar, Lieferzeit: 2-5 Tage
Bitte geben Sie das Bestellmaß in Millimeter [mm] ein.
Größere Bestellmaße gern auf Anfrage.
